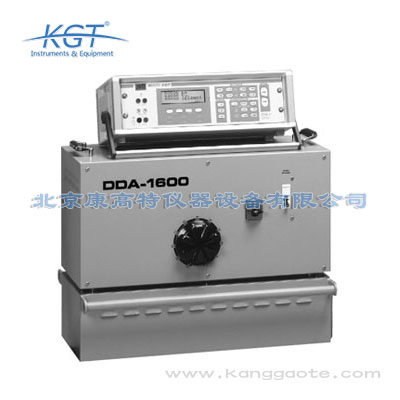

DDA-1600斷路器試驗儀

品牌：美國Megger
分類：斷路器在線檢測設備
應用領域：電網，電廠，
測試對象：斷路器，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

?DDA-1600 線路斷路器測試儀與擁有*新高電流使用儀器和控制技術的轉換器合并而成。這項新的設計意味 DDA-1600對 NEMA AB-4 的使用向?qū)耆呛?/span>

?這一個組合為用戶提供手提式的，實惠型的，高電流的資源。在一個三個組件的結構中， DDA-1600 提供所有的控制，使用儀器和輸出容量以測試低電壓線路斷路器

?組件 1 –控制器和使用儀器組件包含所有的控制電路和使用儀器，需要用手測試的低電壓線路斷路器

?組件 2 –能量組件包含粗糙的和細微的控制,與 SCR 發動配件相連

?組件 3 –輸出模塊包含高電流，輸出變壓器和電流感應器

?DDA-1600 完全與電纜互相連接

?每個模塊被收容在它自己的高低不平的、緊湊的容器里

?測試儀容易被傳送而且可以通過電纜和配置來連接測試儀

DDA-1600斷路器試驗儀應用：

?是工業，廠礦和測試服務公司理想地選擇

?DDA-1600 設計維護和測試低電壓能量線路斷路器，是按 1600 安培規定尺寸制作

?除此之外，它能作為檢查電流變壓器的比率和測試的熱量或磁性發動機是否超負荷

?在系列結構中, 較高的電壓輸出DDA-1600 許可在分局中事先使用高電壓線路斷路器的主要注入測試而且具有保護性質的

輸入	其它的輸入電壓都有一個可選擇的輸入自動變壓器, AT-5 模式： 208/240/575 V, 1. (提及可選擇的配件區段)
輸出	測試設備的輸出電壓是很容易通過電阻在0和最大電流之間調整的。對于低電流、高電阻的設備，輸出量能在可選的連續中與之相連到加倍輸出電壓 DA-1600將會以24小時周期傳送持續電流。從測試儀器中獲得的最大電流取決于測試電路電阻。有效的電路周期取決于測試儀器的熱量條件最大電流通過氣動（電路）斷路器，是最大電流測試裝置，能釋放通過斷路器連接。倘若最大電流通過模型電路與斷路器連接能釋放 5 ft ( 1.5 m )
數字顯示:	5- 數字顯示由于 0.281 在。 (7 ㎜ ) 數字
范圍:	200/2000/20,000/200, 000A全部電表系統精確性
持續:	± 1% 讀數
最高脈沖:	± 2% 讀數
數字定時器
數字顯示:	5- 數字顯示由于 0.281 在。 ( 7 mm ) 數字
范圍：	0.0001 到 99999 秒 0.0001 到 99999 周期
精確度:	± 1% 讀數
數傳展覽:	5- 數字顯示由于 0.281 在。 ( 7 mm ) 數字
范圍：	達到 600 V
精確度:	± 1% 讀數
可選附件	AT-5 模式輸
自動變壓器	如果標示電壓輸入器不能有效的使用，或如果 DDA-1600 在很多地方被用于不同的輸入電壓，那么 AT-5 自動輸入變壓器將是最佳的選擇。帶有 ON/OFF 鍵的多插頭自動變壓器和以及適當?shù)牟蹇诤筒孱^，被裝于一個帶柄的高低不平的金屬包裝的盒子里面。 DDA-1600 用于安裝在 AT-5 的頂部。為其它輸入電壓，頻率觸點接觸規模提供一個簡潔的，可運輸?shù)南到y(tǒng)。 AT-5 可選擇型號有： 208 、 240 、 575V 、 60Hz ，以及單相的。對于其它的電壓和頻率，請聯系相關技術的銷售中心。 AT-5 能夠減少測試設備的最大輸出功率。比如，以 208V 輸入，繼而達到 460v ，可能不會達到最大輸出電流
運輸車	運輸車是一個支持DDA-1600的流動基地。它允許測試儀從一端移動到另一端
適配器	要想獲得最大的輸出電流，當為型號 CBS-1 ， CBS-2 ，或 CBS-3 提供一個輸出基地時，合適的適配器在平行的結構中連接著 DDA-1600 的輸出車。 DDA-1600 采用的是 CBS-7 電纜調節器

附件
DDA-1600	DDA-1600
DDA-1600/50	DDA-1600/50
輸入導線( 2 )	17165
接地導線( 1 )	15067
定時導線( 2 )	2997
輸出導線( 1 )	15397
信號連接導線( 1 )	17413
控制連接導線( 1 )	17435
電源導線( 1 )	14783
保險絲 1.5A ， 250V MDL ( 5 )	11898
保險絲 3A ， 250V MDA ( 5 )	951
保險絲 0.5A ， 250V MDL ( 5 )	982
保險絲 2A ， 250V MDA ( 5 )	983
保險絲 1.6A ， 500V FLQ ( 5 )	15533
使用手冊	50550
