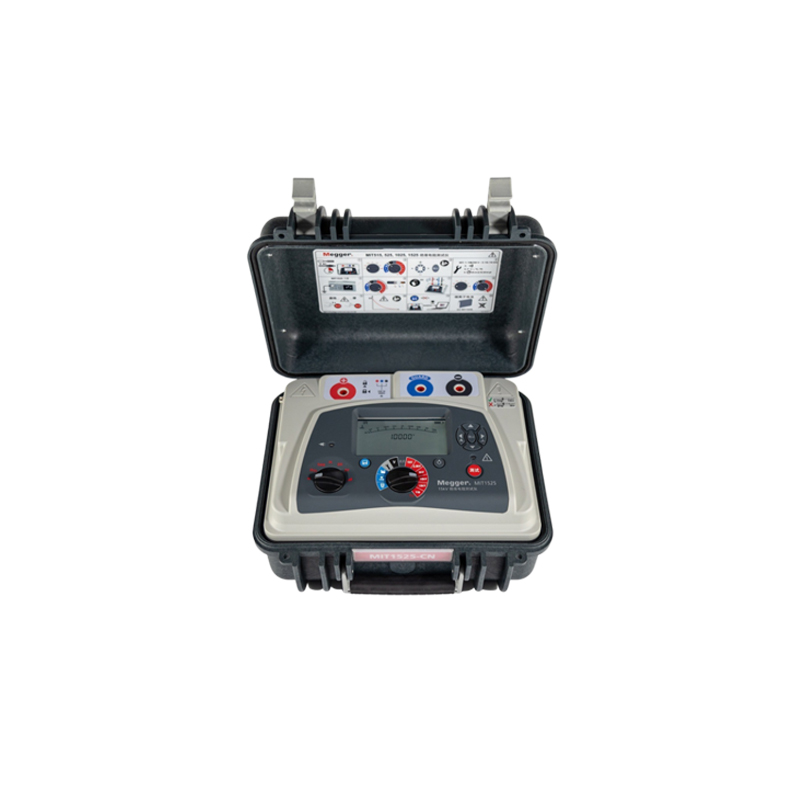

美國MEGGER MIT1525直流絕緣電阻測試儀

品牌：美國Megger
分類：絕緣電阻測試儀
應用領域：電網，電廠，
測試對象：
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

美國MEGGER MIT1525絕緣電阻測試儀數字兆歐表由愛儀器儀表網代理，MI1525針對的用戶是原始設備制造商和工業企業，是具有高*度和防護的絕緣電阻測試儀

Megger MIT1525直流絕緣電阻測試儀針對的用戶是原始設備制造商和工業企業。MIT1525能夠執行15 kV的絕緣電阻測試，*大測試電阻可達30 TΩ，1MΩ — 3 TΩ范圍內精度為±5%。提供IR、DAR和PI功能，擁有完整的測試模式以及板載內存，以及將數據上傳到電腦的功能。

儀器的使用效率是MIT1525絕緣電阻測試儀的側重點。儀器在電池用盡的情況下可以使用AC電源進行供電，快速充電電池使儀器充電30分鐘后可使用超過一小時。

Megger MIT1525直流絕緣電阻測試儀的安全等級并未打折扣，海拔3000米以內安全等級為CAT IV 1000 V。Megger MIT1525配有特殊的雙層絕緣測試線，以及防漏電的夾子。測試線裝在帆布包內。進行測試時，應按照相應的標準佩戴高壓手套以及其他安全保護設備。

Megger MIT1525直流絕緣電阻測試儀為雙殼設計，其堅硬的外殼能防止撞擊，內殼能起到防火緩沖的作用。合上蓋子是防水防塵等級為IP65。

直觀的用戶界面使用戶不必花時間記下如何操作。兩個旋轉開關可以實現操作的簡易性，大的背光屏可以同時顯示多個測試結果。蓋子里有快速入門指導，輔助*次使用此設備的用戶。

絕緣測試模式下有五個預設的電壓范圍，以及一個用戶自設的電壓范圍。預定義的診斷測試包括極化指數（PI）測試、介質吸收比（DAR）測試、介質放電（DD）測試、步進電壓（SV）測試以及斜坡測試。

先進的存儲功能將測試結果標準上日期/時間，記錄數據并將結果調用到屏幕。完全隔離的USB接口（類型B）可將數據安全的傳輸?shù)組egger的「下載和數據庫軟件」簡易版、*版和版管理軟件。

帶夾子的測試線使用了雙層絕緣，15 kV測試線使用了15 kV標準的絕緣。

MIT1525絕緣電阻測試儀應用：

·高壓電力電纜和高壓總線

·大型電機/發電機繞組

·線路和變電站變壓器

·在安裝驗收測試

·檢查符合質量標準

·安裝后常規預防/預測維護測試

·QA測試作為制造過程一部分

·診斷測試，以隔離有故障的部件進行維修

MIT1525絕緣電阻測試儀特點：

■ 測量*高20 TΩ（10 kV）的絕緣電阻

■ IR、帶時間的IR、DAR、PI、DD、SV和斜坡診斷測試

■ 大電流 — 3mA 短路電流

■ 噪聲抑制 — 抑制3 mA

■ 充電迅速的鋰離子電池 – 連續6小時的不間斷測試@5 kV下 100 MΩ負載，電池符合IEC 62133標準

■ 安全標準：CAT IV 600 V，海拔3000米以內

■ 帶自動背光的大LCD顯示屏

■ 電壓表功能（30V到660 V）

■ 先進的存儲功能，能通過屏幕調用存儲的帶日期和時間的結果

■ 通過USB接口下載板載內存數據

■ 「下載和數據庫軟件」入門版管理軟件

■ 溫度（由第三方設備測定）與測試結果一起儲存

■ 「下載和數據庫軟件」入門版軟件

MIT1525絕緣電阻測試儀典型*終用戶：

·電業承辦商

·測試及服務公司

·風電場和太陽能發電運營商

·發電及分銷公司

·工業企業

·鐵路公司

MIT1525絕緣電阻測試儀配置清單：

■ MIT1525主機

■ 產品CD

■ 電源線

■ USB線

■ 3*3m絕緣測試線

■ MIT1525說明書

■ MIT1525出廠證書

訂購信息
Item (Qty) Order Code	Item (Qty) Order Code
MIT515-UK 1001-935	HV test leads sest (MIT515, MIT525, MIT1025 only)
MIT515-US 1001-936	5 m leadset x 3, large insulated clips* 1002-645
MIT515-EU 1001-937	8 m leadset x 3, large insulated clips 1002-646
MIT515-AU 1001-938	10 m leadset x 3, large insulated clips 1002-647
MIT525-UK 1001-939	15 m leadset x 3, large insulated clips 1002-648
MIT525-US 1001-940	5 m leadset x 3, medium insulated clips* 1002-641
MIT525-EU 1001-941	8 m leadset x 3, medium insulated clips 1002-642
MIT525-AU 1001-942	10 m leadset x 3, medium insulated clips 1002-643
MIT1025-UK 1001-943	15 m leadset x 3, medium insulated clips 1002-644
MIT1025-US 1001-944	3 m leadset x 3, bare compact clips 8101-181
MIT1025-EU 1001-945	8 m leadset x 3, bare compact clips 8101-182
MIT1025-AU 1001-946	15 m leadset x 3, compact bare clips 8101-183
MIT1525-UK 1002-907	* These test leads may also be supplied in non-standard lengths to suit a particular application / requirement. Please contact Megger for a quotation, minimum order quantities may apply.
MIT1525-US 1002-909	Screened HV test lead sets (MIT515, MIT525, MIT1025 only)
MIT1525-EU 1002-908	3 m, 5 kV screened un-insulated small clips 6220-835
MIT1525-AU 1002-910	15 m, 5 kV screened un-insulated small clips 6311-080
Included Accessories	3 m, 10 kV screened un-insulated small clips 6220-834
Power lead USB cable Download & Database Software software Product Information CD	10 m, 10 kV screened un-insulated small clips 6220-861
Included Accessories 5 kV, 10 kV, 15kV	15 m, 10 kV screened un-insulated small clips 6220-833
3 m leadset x 3, medium insulated clips 1002-531	Other
3 m leadset x 3, large insulated clips (MIT1025 only) 1002-534	CB101, 5 kV Calibration Box 6311-077
3m leadset x 3, large 15 kV insulated clips	Calibration Certificate - CB101 1000-113
(MIT1525 only) 1002-949	UKAS calibration Certificate CB101 1000-047
Optional Accessories 1 kV test lead sets (MIT515, MIT525, MIT1025 only)
Fused test probe and clip lead set 1002-913
Control circuit test lead set 6220-822

MIT1525絕緣電阻測試儀電氣規格
AC電壓輸入范圍90-264 V rms, 47- 63 Hz 200 VA
電池： 11.1 V, 5.2 Ah鋰離子電池,符合IEC 62133:2003標準,有2個電池組
電池容量： 通常情況下能在15 kV，100 MW負載下持續4.5個小時
充電時間： 深度充電2.5小時，正常充電2小時
測試電壓：MIT1525： 1000 V, 2500 V, 5000 V, 10000V, 15000 V, V鎖
鎖定測試電壓VL: 40 V 至 1 kV以10 V步進，1 kV至5 kV以25 V步進，5 kV至15 kV以25 V步進
輸出電壓精度： 1 GΩ負載額定電壓下 +4%，-0%±10 V (0°C 至 0°C)

電阻范圍：

10 k至10 TΩ @ 5 kV

20 k至20 TΩ @ 10 kV

10 k至30 TΩ @ 15 kV

從1MΩ到以下阻值的精度：
MIT1525精度(23 °C)

位于中央的屏蔽端： 屏蔽并聯支路漏電流，在100MΩ負載下屏蔽250 kΩ漏電阻最大誤差為1%
模擬顯示范圍： 100 kW至10 TW
數字顯示范圍： 10 kW至30 TW
短路電流： 3 mA @ 5 kV, 10 kV, 15 kV
絕緣警報： 100 kW至10 GW
電容充電：MIT1525 15 kV， < 7.5 s / μF
電容放電： 從5 kV放電至50 V < 120ms / μF
從10 kV放電至50V < 250ms / μF
從15 kV放電至50V < 350ms / μF
電容范圍（超過500 V）：10 nF至50 μF
電容精度 (23 °C): ±10% ±5 nF
電流量程： 0.01 nA至6 mA
電流測量精度： 所有電壓下5% ±0.2 nA (23 °C)
干擾抑制：MIT1525 6 mA，2100 V至15 kV
電壓表量程： 30 V至 660 V ac 或 dc,45 Hz – 65 Hz
電壓表精度： ±3%, ±3 V
計時范圍： 最大99分鐘59秒,最小15秒
內存容量： 5.5個小時每5 s不間斷記錄
測量領域： IR, IR(t), DAR, PI, SV, DD,斜坡測試
接口： B型USB
實時輸出： USB，1 讀數/秒（電壓、電流和電阻）
環境狀況
海拔： 3000 m (5 kV, 10 kV)
3000 m (15 kV)
操作溫度： -20 °C至50 °C
儲藏溫度： -25 °C 至65 °C
濕度： 90% RH non-condensing at 40 °C
保護等級： IP65（蓋子合上時）IP40（蓋子打開時）
總體規格
安全：MIT1525 CAT IV 1000 V 至 3000 m 符合IEC61010-1標準 IEC 61010-1
EMC: 符合IEC61326-1標準
大小：MIT1525 L 360 mm x W 305 mm x H 194 mm
重量：MIT1525 6.5 kg
